Toleranzen

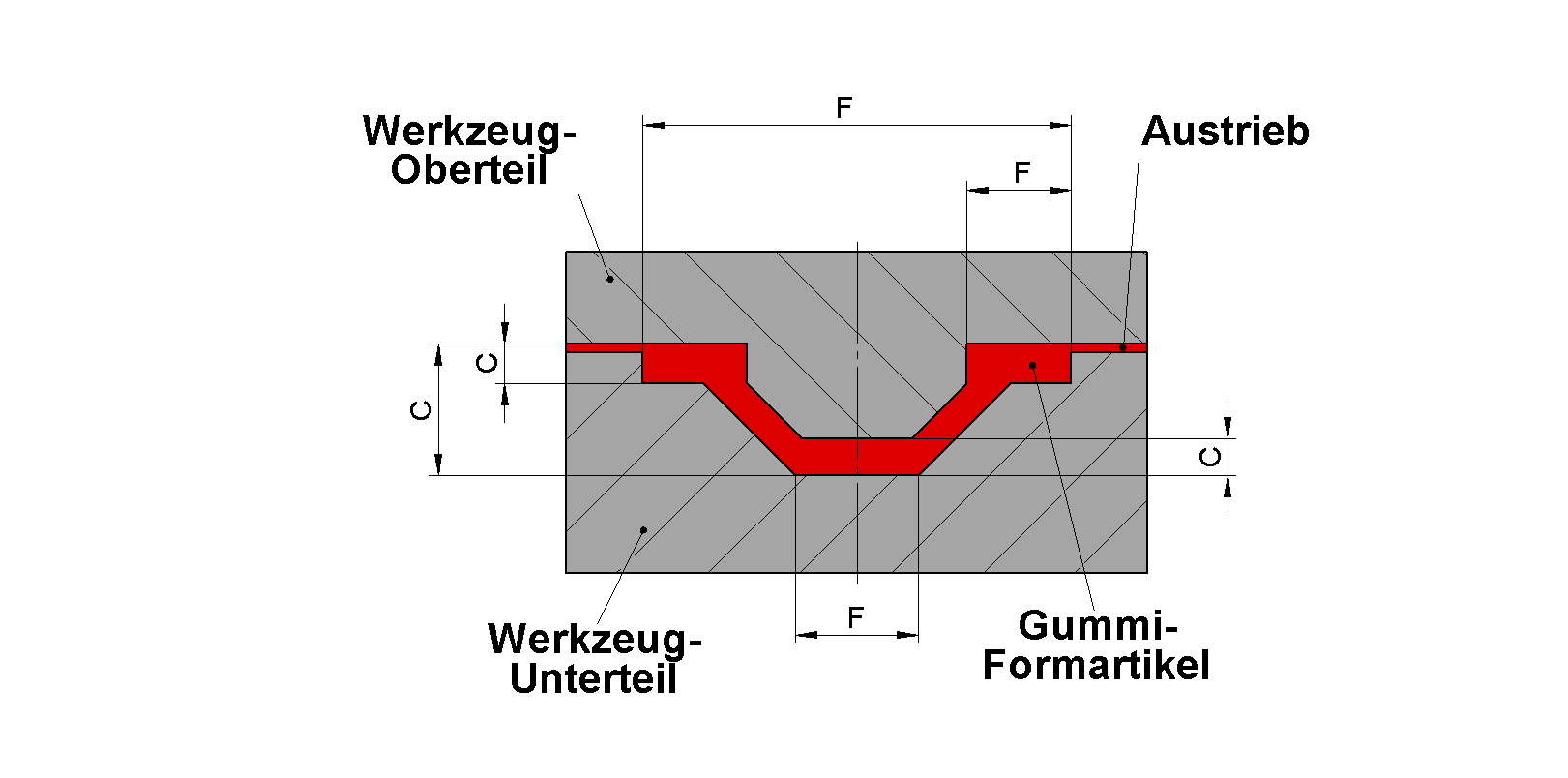

Die Toleranzen sind davon abhängig, ob es sich um formgebundene Maße (F) handelt, bei denen sich keine Einflüsse wie Formtrennebenen (z.B. Austrieb) auswirken oder ob es sich um an den Formschluss gebundene Maße (C) handelt, wie z. B. der Austrieb, Werkzeugkerne etc.

Toleranzen

Nennmaß
mm
Toleranzklasse
M1
Toleranzklasse
M2
Toleranzklasse
M3
Toleranzklasse
M4
über bis
0 4,0
4,0 6,3
6,3 10
10 16
16 25
25 40
40 63
63 100
100 160
160 -
F C
± 0,08 ± 0,10
± 0,10 ± 0,12
± 0,10 ± 0,15
± 0,15 ± 0,20
± 0,20 ± 0,20
± 0,20 ± 0,25
± 0,25 ± 0,35
± 0,35 ± 0,40
± 0,40 ± 0,50
± 0,3% ± 0,4%
F C
± 0,10 ± 0,15
± 0,15 ± 0,20
± 0,20 ± 0,20
± 0,20 ± 0,25
± 0,25 ± 0,35
± 0,35 ± 0,40
± 0,40 ± 0,50
± 0,50 ± 0,70
± 0,70 ± 0,80
± 0,5% ± 0,7%
F C
± 0,25 ± 0,40
± 0,25 ± 0,40
± 0,30 ± 0,50
± 0,40 ± 0,60
± 0,50 ± 0,80
± 0,60 ± 1,00
± 0,80 ± 1,30
± 1,00 ± 1,60
± 1,30 ± 2,00
± 0,8% ± 1,3%
F und C
± 0,50
± 0,50
± 0,70
± 0,80
± 1,00
± 1,30
± 1,60
± 2,00
± 2,50
± 1,5%

Klasse M1 (sehr fein)
Klasse M2 (fein)
Klasse M3 (mittel)
Klasse M4 (grob)
